Μηχανή πλήρωσης ηλεκτρολύτη για πρισματικό κύτταρο

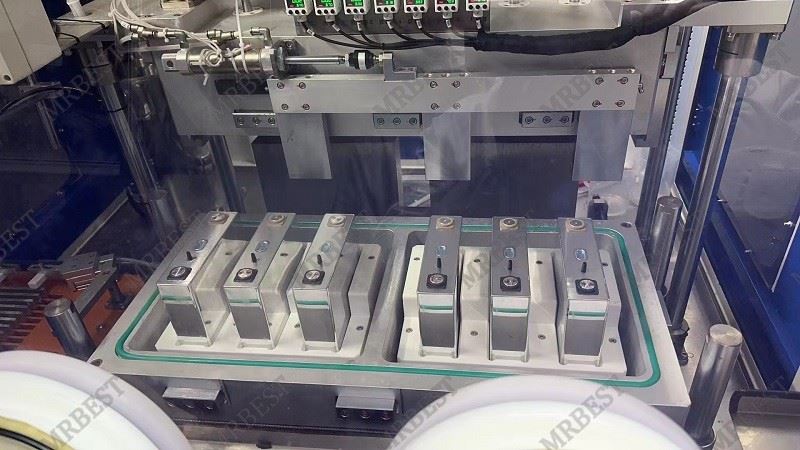

Vacuum Electrolyte Filling Machine for Prismatic Battery — Μηχανή πλήρωσης ηλεκτρολυτών κενού για πρισματική μπαταρία

1. Ο εξοπλισμός είναι κατάλληλος για την πλήρωση ηλεκτρολυτών σε μπαταρίες ιόντων πρισματικής λιθίου. Μπορεί να χειριστεί τόσο τις διεργασίες πλήρωσης πρωτογενούς όσο και δευτερογενούς ηλεκτρολύτη.

2. Σάρωση με το χέρι και ζυγίζει τις μη καλές μπαταρίες πριν τις τοποθετήσετε στο εξάρτημα. Στη συνέχεια, το μηχάνημα εκτελεί αυτόματα τη διαδικασία πλήρωσης, συμπεριλαμβανομένων κύκλων υψηλής και χαμηλής πίεσης. Στη συνέχεια, το εγχειρίδιο αφαιρεί την μπαταρία από το εξάρτημα και εκτελεί πρόσθετη πλήρωση ηλεκτρολύτη, ακολουθούμενη από σάρωση και ζύγιση.

3. Ο εξοπλισμός διαθέτει περίβλημα στυλ γάντι. Όλες οι λειτουργικές διαδικασίες πραγματοποιούνται μέσα σε αυτό το σφραγισμένο θάλαμο, ο οποίος συνδέεται με παροχή ξηρού αερίου. Ο σφραγισμένος θάλαμος διατηρεί μια θετική εσωτερική πίεση κατά τη διάρκεια της λειτουργίας για να διασφαλιστεί ότι τα εσωτερικά αέρια μπορούν να διαρρεύσουν, αλλά τα εξωτερικά αέρια δεν μπορούν να εισέλθουν.

ΔιαδικασίαDγουρούνι

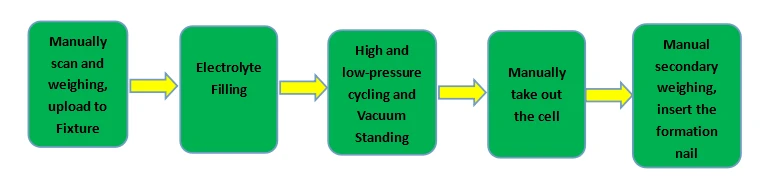

Πρωτεύουσα πλήρωση ηλεκτρολυτών

Primary Electrolyte Filling

Δευτερεύουσα πλήρωση ηλεκτρολυτών

Secondary Electrolyte Filling

Ισχύουσες προδιαγραφές προϊόντων

Applicable Product Specifications — Συναρμολόγηση πρισματικών κυττάρων

Είδος	LΠλάτος κυττάρου	HΎψος κυττάρων	WΠάχος κυττάρων	D Απόσταση άκρων οπής ηλεκτρολύτης πλήρωσης	Ø Διάμετρος οπών πλήρωσης ηλεκτρολύτη
Μονάδα	50-180 mm	80-210 mm	25-75 mm	Μεγαλύτερο ή ίσο με 5 mm	1.2 ~ 2. 0 mm

Σημειώσεις:Ο εξοπλισμός είναι εξοπλισμένος μόνο με ένα σύνολο φωτιστικών.

Κύριος Τεχνικές παραμέτρους

1. Μέθοδος πλήρωσης ηλεκτρολύτη:Ίση πλήρωση πίεσης.

2. Ακρίβεια πλήρωσης:Ακρίβεια μικρότερη ή ίση με 8 ‰ g.

3. Προδιαγραφές αντλίας πλήρωσης:Ηλεκτρονική κεραμική μεταβλητή αντλία (ποσότητα πλήρωσης μονής διαδρομής μικρότερη ή ίση με 15g): μία μονάδα.

4. Ακρίβεια της αντλίας πλήρωσης:Ποσό πλήρωσης μεμονωμένο εγκεφαλικό επεισόδιο 15g ± 0. 05g.

5. ΚενόΤρόπος:Πολλαπλοί κύκλοι όρθιου κενού, εφαρμογή κενού και πίεσης, μέγιστο επίπεδο κενού -0. 09MPa.

6. ΚενόΦορά:1 ~ 99 δευτερόλεπτα, ρυθμιζόμενο (Σημείωση: Ο χρόνος πίεσης κενού επηρεάζει άμεσα την αποτελεσματικότητα του εξοπλισμού).

7. Ηλεκτρονική ακρίβεια κλίμακας:±0.1g.

8. Ηλεκτρονική χωρητικότητα κλίμακας:8000g.

9. Χρόνος μετάβασης:Ειδικευμένος χειριστής μέσα σε 30 λεπτά.

10. Ποσοστό διαθεσιμότητας εξοπλισμού: >98% (αναφερόμενος σε σφάλματα που προκαλούνται από τον εξοπλισμό, εξαιρουμένης της τακτικής συντήρησης, της προετοιμασίας προ-παραγωγής και των αλλαγών πρώτων υλών).

11. Πρώτη απόδοση προϊόντων εξοπλισμού:Μεγαλύτερο ή ίσο με 99,5%.

Επισκόπηση των μηχανισμών εξοπλισμού

Διάγραμμα διάταξης εξοπλισμού

Electrolyte Filling Machine — Μηχανή πλήρωσης ηλεκτρολύτη

Βασικές παραμέτρους

1.1. Διαμόρφωση τροφοδοσίας: Τάση: AC220V ± 10%, 50Hz
1.2. Εξουσία: 3kW
1.3. Πεπιεσμένος αέρας: Πίεση: 0. 5-0.
1.4. Κατανάλωση συμπιεσμένου αέρα: 10L/s, αποξηραμένα, φιλτραρισμένα και σταθεροποιημένα
1.5. Πηγή κενού: Λιγότερο από ή ίσο με -0. 098MPa, 20L/s
1.6. Ambient dew point: <-50 βαθμός (αφυγραντικός που πρέπει να παρέχεται από τον πελάτη)
1.7. Φορτωμένο έδρανο: Απαίτηση φορτίου δαπέδου:> 500kg/m²
1.8. Βάρος εξοπλισμού: Περίπου 2. 0 t
1.9. Διαστάσεις εξοπλισμού: 1400L × 1600W × 2000h (υπόκεινται σε πραγματικό μέγεθος)
