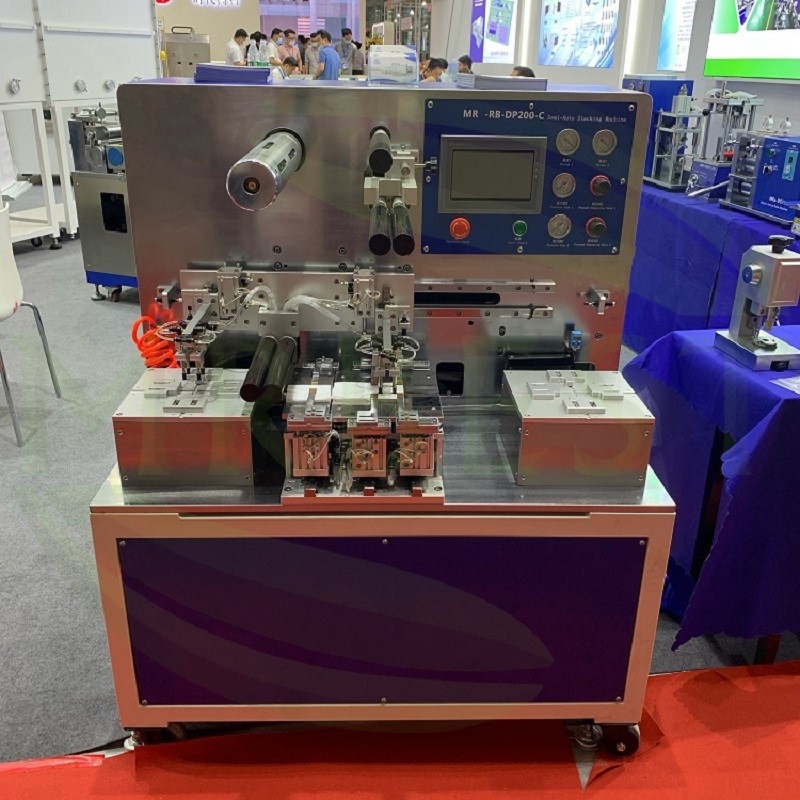

Μηχανή στοίβαξης Semi-Auto Layer by Layer for Pouch Cell Electrode
Μοντέλο: MR-BDP200-C
Εισαγωγή Προϊόντος
Χρησιμοποιείται κυρίως για τη συναρμολόγηση ελασμάτων σε σχήμα Ζ θετικού, αρνητικού ηλεκτροδίου και διαφράγματος μπαταρίας λιθίου.
Η συσκευή πραγματοποιεί χειροκίνητη φόρτωση, επακόλουθη διόρθωση θέσης κομματιού και πλαστικοποίηση με πλήρως αυτόματη διαδικασία και έχει τα χαρακτηριστικά της υψηλής απόδοσης πλαστικοποίησης και της υψηλής ακρίβειας στοίβαξης. Η συσκευή μπορεί να σχεδιαστεί για στοίβαξη μέχριΜπαταρίες 200*200mm.Διαφορετικά μεγέθη μπορούν να πραγματοποιηθούν με προσαρμογή φωτιστικών, η οποία είναι πολύ κατάλληλη για την ανάπτυξη και την προετοιμασία δειγμάτων πλαστικοποιημένων μπαταριών ιόντων λιθίου. Η συσκευή υιοθετεί ένα ενιαίο σχέδιο δομής προβόλου και η μεμβράνη απομόνωσης πηνίου ελέγχει αυτόματα τη σταθερή τάση και ο κινητήρας οδηγεί το διάφραγμα για να μετακινηθεί αριστερά και δεξιά για να πραγματοποιήσει την πλαστικοποίηση ζιγκ-ζαγκ.
Κύρια χαρακτηριστικά
*Ο αριθμός των ελασμάτων μπορεί να ελεγχθεί αυτόματα σύμφωνα με προκαθορισμένες ρυθμίσεις.
*Υιοθετήστε το σχέδιο συμβατότητας, η αλλαγή μεγέθους της μπαταρίας μπορεί να πραγματοποιηθεί ρυθμίζοντας το εξάρτημα τοποθέτησης και το εύρος προσαρμογής είναι μεγάλο.
*Έλεγχος PLC, λειτουργία HMI, εύκολο στη χρήση και συντήρηση.
*Χειροκίνητη φόρτωση κομματιού πόλων, αυτόματη τοποθέτηση, αυτόματη αναρρόφηση του ρομπότ, αυτόματη στοίβαξη.
* Το διάφραγμα καθοδηγείται βίαια και το στέλεχος τοποθετείται μηχανικά για να εξασφαλίσει υψηλή ακρίβεια πλαστικοποίησης.
Τεχνικές προδιαγραφές
|
Μοντέλο |
Ημιαυτόματο μηχάνημα στοίβαξης MR-BDP200-C |
|
Τύπος στοίβαξης |
Τύπος Z |
|
Μέθοδος λειτουργίας |
Χειροκίνητη τροφοδοσία, υλικό στοίβαξης με το χέρι, αυτόματο πλήρες διαχωριστικό, Αυτόματη διόρθωση απόκλισης και έλεγχος σταθερής τάσης |
|
Ακρίβεια στοίβαξης |
Ομοιομορφία Μικρότερη ή ίση με ±0.3mm |
|
Εύρος στοίβαξης |
Μπαταρία Ελάχ. Μ36 χιλιοστά *Π36 χιλιοστά, Μέγ. Μ200mm*Π200mm (συμπεριλάβετε την καρτέλα) |
|
Πάχος στοίβαξης |
Μέγιστο 30 mm |
|
Στρώμα στοίβαξης |
Μέγιστο 500, μπορεί να ρυθμιστεί |
|
Διάμετρος κυλίνδρου διαχωριστή |
Μέγιστο φ250mm |
|
Διάμετρος πυρήνα διαχωριστή |
Πυρήνας ρολού 3" με σύσφιξη άξονα αέρα |
|
Παροχή ηλεκτρικού ρεύματος |
Μονοφασικό AC220V±10 τοις εκατό (110V AC προσαρμοσμένο), 50HZ/60HZ |
|
Εξουσία |
%7β%7β0%7δ%7δ.6KW |
|
Πηγή πεπιεσμένου αέρα |
%7β%7β0%7δ%7δ.%7β%7β1%7δ%7δ.8MPα |
|
Μέγεθος εξοπλισμού |
L1000 * W780 * H1050 mm |
|
Μέγεθος συσκευασίας |
L1200 * W1180 * H1300 mm |
|
Βάρος εξοπλισμού |
285 κιλά |
|
Μεικτό βάρος |
356 κιλά |
|
Παρατήρηση |
Προτείνετε τη χρήση θερμοκρασίας 25±3 μοίρες , υγρασία 30-90RH, χωρίς κραδασμούς και ηλεκτρομαγνητικές παρεμβολές Αυτόματος έλεγχος σταθερής τάσης σερβοδιαχωριστή κυλίνδρων Αυτόματος έλεγχος φωτοηλεκτρικής διόρθωσης διαχωριστή |
